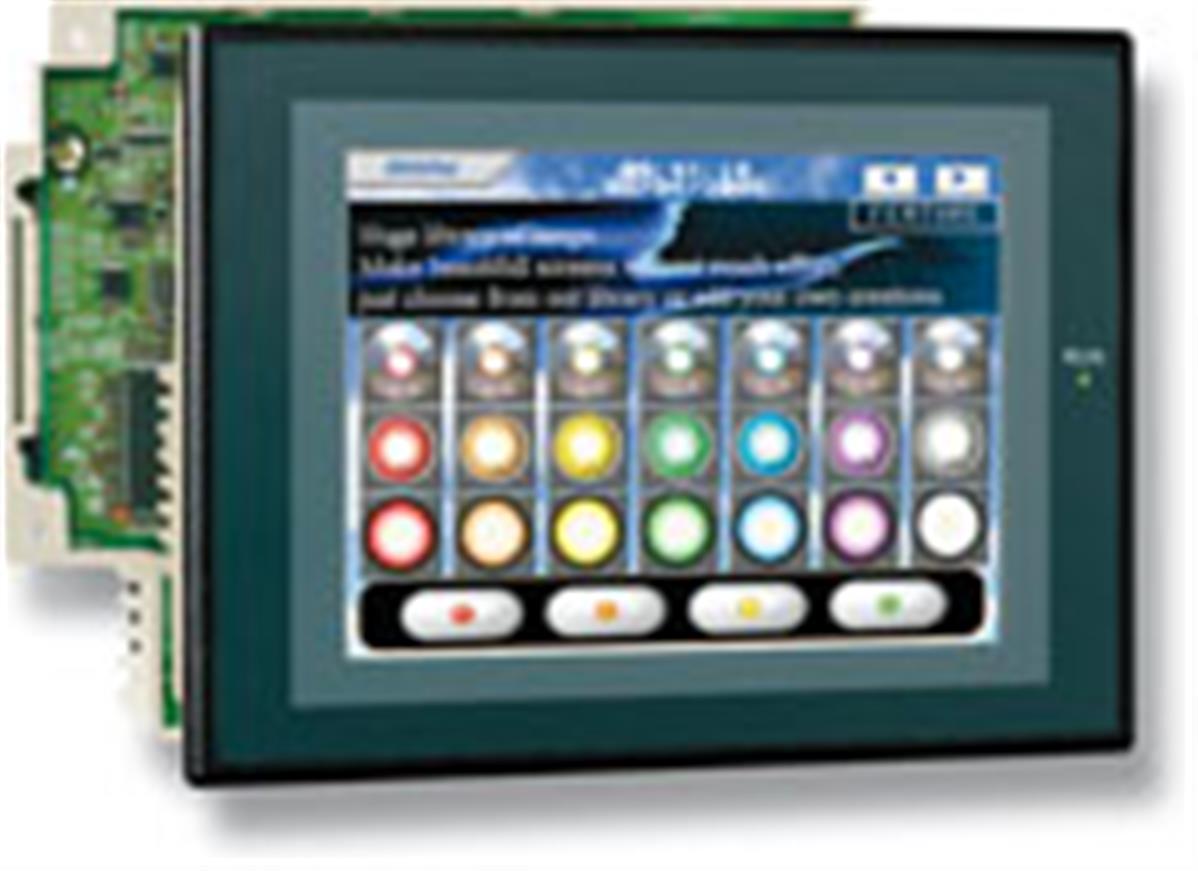

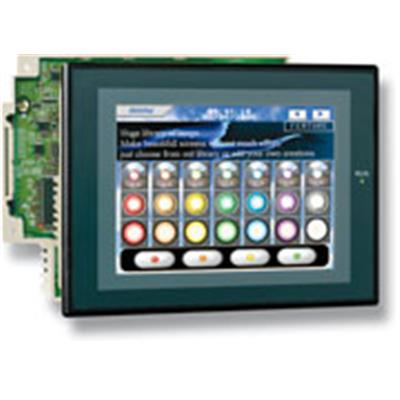

IHM 8,4" combinée à un API et une interface réseau
Ce modèle offre 256 couleurs (32 768 pour les données d'image), deux connexions USB pour le téléchargement ou l'impression et une interface Ethernet en option. Ce produit est combiné à un API CJ1G-CPU 45H ou CJ1M-CPU13 économique et à une interface DeviceNet ou Profibus. Il est inséré dans un boîtier compact qui occupe moins d'espace que les produits séparés. Le Sysmac One est complètement transparent, donc l'API, le réseau (y compris les périphériques de terrain) et l'IHM sont accessibles via un port unique. Cela présente un grand avantage lors d'une intervention à distance sur votre machine.
IHM + API avec 2 UC distinctes pour une meilleure fiabilité
Architecture transparente pour une maintenance à distance simplifiée
Conception compacte pour occuper moins d'espace dans un tableau
Solution flexible et économique avec plusieurs tailles d'écran, UC et réseaux
Smart Active Parts pour une connexion simple aux périphériques de terrain
Caractéristiques
|
Type d'affichage :
|
TFT couleur 8,4 pouces
|
|
Taille / résolution d'affichage :
|
170,9 * 128,2 mm (640 * 480 pixels)
|
|
Contrôle :
|
CJ1M-CPU13 ; mémoire de programme de
20 kPas, mémoire de données de 32 kmots, temps d'instructions
logiques de 0,04µS.
CJ1G-CPU45H ; mémoire de programme de
60 kPas, mémoire de données de 128 kmots, temps d'instructions logiques
de 0,04µS.
|
|
Communications :
|
Maître / Esclave DeviceNet ou maître Profibus et interface Ethernet en
option
|
|
Extension (1 carte maxi.) :
|
Ethernet, Controller link, extension d'E/S
|
|
Dimensions (L *H *P, mm) :
|
Sans carte d'extension : 232 * 177 *73,3, avec carte
d'extension : 232 * 177* 89,3
|
Spécifications
(Télécharger la fiche technique en haut de page)
Références de commande
(Télécharger la fiche technique en haut de page)
