Des API modulaires compacts puissants.

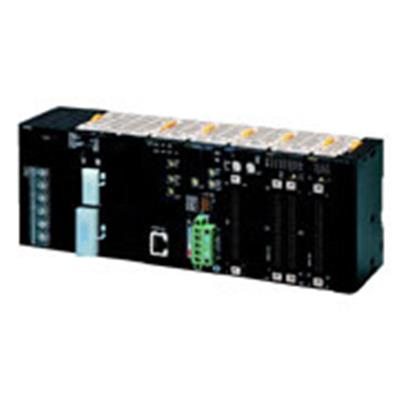

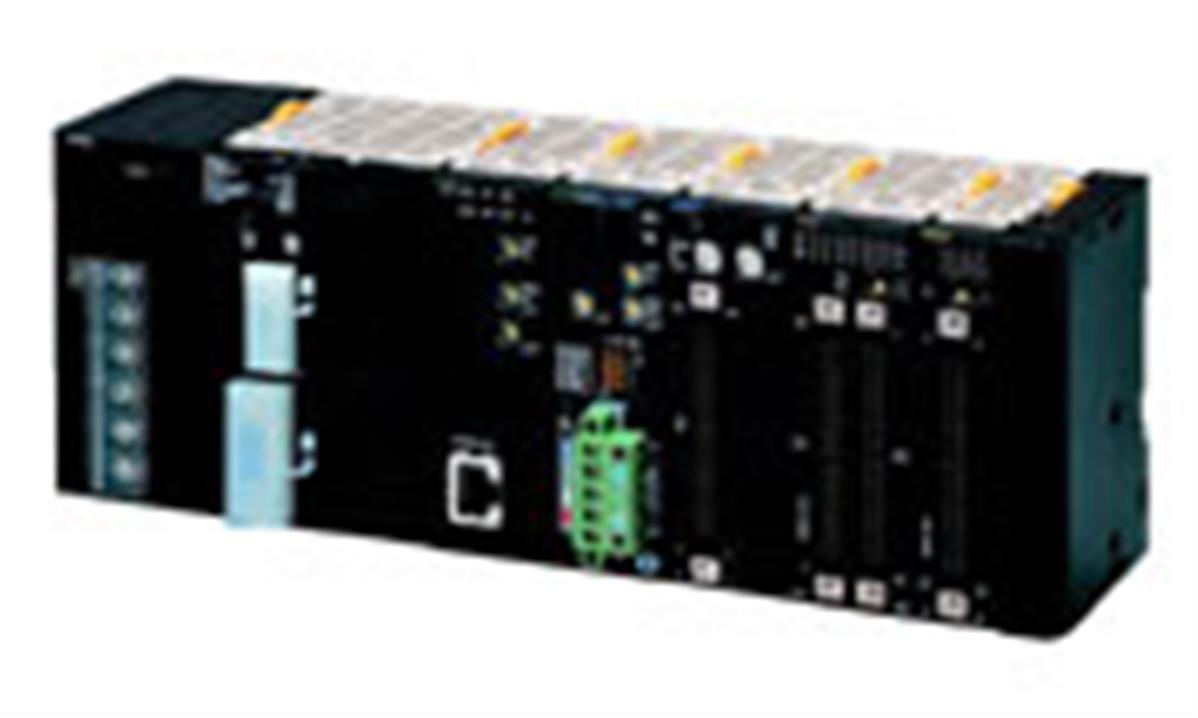

CJ1 : Une nouvelle stratégie dans le contrôle de machine
Système mécano? évolutif
La famille des UC du CJ1 va du modèle économique pour du contrôle de
séquence simple aux modèles plus puissants et très rapides assurant le
contrôle total des machines et capables de gérer jusqu'à 2 560 points
d'E/S.
Ce qui vous permet de «sectionner» votre machine en sections logiques sans changer de type d'API.
Vous n'avez même pas à réfléchir à l'endroit où sectionner la machine :
comme vous pouvez monter n'importe quelles cartes E/S sur n'importe
quelle UC, vous avez toute latitude pour distribuer les fonctions dont
vous avez besoin là où elles sont nécessaires. Cela diminue le nombre
de cartes à tenir en stock. Et même si votre machine devient un jour
très complexe, il y aura toujours une UC et une combinaison d'E/S
adaptées à vos besoins. C'est le nec plus ultra en matière de capacités
de modularisation et d'évolutivité des machines !
Basés sur l'architecture de contrôle de la série d'API CS1 sur rack, les API modulaires compacts CJ1G et CJ1H offrent le meilleur rapport performance/volume de leur catégorie. Leur large gamme de capacités d'UC et de cartes d'E/S vous permet de configurer une combinaison adaptée pour toute application, tout en vous permettant de faire évoluer le système sans changer de famille d'API. Les tâches de programmation sont largement réduites grâce aux bibliothèques de blocs fonctions gratuites d'Omron, et en combinant la programmation schéma à contacts et la programmation en texte structuré IEC 61131-3.La vitesse et la capacité du CS1 dans un format modulaire et compactLarge gamme d'UC interchangeables pour une montée en puissance simple des applications.
Programmation en texte structuré IEC 61131-3, bibliothèques étendues de blocs fonctions
Routage transparent des communications via différents réseaux
Emplacement de carte mémoire CompactFlash pour le stockage de données et l'échange de
programmes.
Caractéristiques
|
Nombre maxi. d'E/S T.O.R :
|
960 - 2560
|
|
Temps d'exécutions ( instructions LD):
|
0,04 / 0.02 µS (type G/type H)
|
|
Mémoires programme:
|
10 - 250 kPas
|
|
Mémoires données :
|
64 - 448 Kmots
|
|
Fonctions spéciales:
|
UC acceptant 2 à 34 ports de communication série, cartes dédiées pour
contrôle de position, régulation de température, communication définie par
l'utilisateur
|
|
Communications :
|
Ethernet, Controller Link, Série, DeviceNet, Profibus-DP, CAN,
CompoBus/S.
|
Spécifications & références de commande
|
 | UC CJ1
La plus large gamme d'UC interchangeables
La famille des UC CJ1 va du modèle
économique pour du contrôle séquentiel simple aux modèles plus puissants et
très rapides assurant le contrôle total des machines et capables de gérer
jusqu'à 2560 points d'E/S, ce qui vous permet de "découper" votre
machine en sections logiques sans changer de type d'API. Toutes les UC prennent en charge
les langages schéma à contacts et texte structuré IEC61131-3. La bibliothèque
étendue de blocs fonctions d'Omron permet de réduire la programmation et de
créer vos propres blocs fonctions pour répondre à vos besoins spécifiques. |
|
|
 |
Alimentations,
extensions du CJ1
Puissance
et flexibilité
Les
systèmes CJ1 peuvent fonctionner sur des alimentations 24 Vc.c. ou
sur secteur 100 - 240 Vc.a. Pour les systèmes de petite taille avec
surtout des E/S T.O.R. vous pouvez utiliser une alimentation
économique de faible capacité. Pour les systèmes avec de
nombreuses E/S analogiques et cartes de contrôle/communication, il
peut être nécessaire d'utiliser une alimentation plus puissante.
Selon
le type d'UC, vous pouvez connecter jusqu'à 3 extensions au 'rack
virtuel' UC, pour une capacité totale de 40 cartes d'E/S. La
longueur totale des câbles d'extension d'un système peut atteindre
12 m.
|
 |
Cartes
d'E/S T.O.R. CJ1
8
à 64 points par carte - entrées, sorties ou mixte
Les
cartes d'E/S T.O.R. servent d'interface API pour un contrôle
séquentiel rapide et fiable. Une gamme complète de cartes, des
entrées c.c. grande vitesse aux sorties relais, vous permet
d'adapter le CJ1 à vos besoins.
Les
cartes CJ1 existent avec des densités d'E/S et des technologies de
connexion différentes. Il est possible de câbler jusqu'à 16 points
d'E/S sur les cartes pourvues de bornes à ressorts ou de bornes à
vis M3 amovibles. Les cartes d'E/S 32 et 64 points haute densité
sont équipées de connecteurs plats à 40 broches standard. Les
câbles préfabriqués et les bornes sont disponibles pour se
connecter facilement aux cartes d'E/S haute densité.
|
 | Cartes de contrôle et cartes d'E/S analogiques CJ1
Des E/S analogiques de base à la régulation de température avancée
Le CJ1 offre un large choix de cartes
d'entrées analogiques, adaptées à n'importe quelle application, de la mesure de
température faible vitesse et multicanaux à l'acquisition de données ultra
précise à grande vitesse. Les sorties analogiques peuvent être utilisées pour
du contrôle de précision ou l'affichage externe. Les cartes avancées avec mise à
l'échelle, filtrage et alarme intégrées limitent les tâches complexes de
programmation de l'API. Des cartes d'E/S de process haute précision prennent en
charge une gamme étendue de capteurs, pour une acquisition de données rapide et
précise. Les cartes de régulation de température assurent les calculs PID et la
surveillance des alarmes à la place de l'UC de l'API. Ces fonctions sont
traitées de façon autonome par la carte, ce qui offre des performances de
contrôle et des fonctions d'autoréglage similaires à celles des régulateurs de
température autonomes. |
 | Cartes de positionnement CJ1 Ajoutez un contrôle d'axes à n'importe
quel API CJ1 De la mesure d'un positionnement simple
au contrôle multi-axe synchronisé, le CJ1 offre une large gamme de cartes : Les cartes de comptage
collectent des informations sur la position à partir de codeurs incrémentaux ou
de SSI. Les positions réelles sont comparées aux valeurs de consigne stockées
en interne. Les cartes de contrôle
de position sont utilisées pour le positionnement point à point avec des
servomoteurs ou des moteurs pas à pas. Les données de consigne et les courbes
d'accélération/décélération peuvent être ajustées à la volée. Les cartes de contrôle
de position et de contrôle d'axes équipées de l'interface MechatroLink-II
peuvent contrôler plusieurs drivers par le biais d'une seule liaison grande
vitesse. Le routage de message à travers des couches de communication multiples
permet de configurer les périphériques à partir de n'importe quel point du réseau
de contrôle. |
 | Cartes de communication CJ1
Compatibles avec tous les systèmes de
communications
Le CJ1 fournit des interfaces pour les
réseaux ouverts standardisés et des liaisons pour les réseaux propriétaires
Omron économiques et très rapides. Les liaisons de données entre API ou vers
des systèmes informatiques de niveau supérieur sont possibles grâce à des
liaisons série ou Ethernet, ou par le réseau Controller Link très facile à
utiliser. Omron prend en charge les deux principaux
réseaux de terrain, DeviceNet et PROFIBUS-DP. Pour des E/S de terrain à grande
vitesse, le CompoBus/S d'Omron offre une facilité d'installation inégalée. Des
communications CAN et série entièrement personnalisables permettent d'émuler
différents protocoles spécifiques aux applications. |
| |  |
| |  |
